¿Cómo elegir un microscopio de laboratorio según su aplicación?

La microscopía es el pilar de la investigación, el diagnóstico clínico y el control de calidad industrial.

Sin embargo, en el entorno profesional, la elección de un sistema óptico depende estrictamente de la interacción entre la fuente de iluminación y la naturaleza de la muestra.

En ese sentido, seleccionar el equipo incorrecto no solo afecta la resolución, sino que compromete la integridad de los resultados y el retorno de inversión del laboratorio.

La Arquitectura Óptica: Sistemas Verticales e Invertidos

La disposición de los componentes en un microscopio responde a la necesidad de optimizar la trayectoria de la luz según el soporte de la muestra y el entorno de observación.

Microscopía Vertical (Análisis en láminas portaobjetos)

Esta configuración alinea el tren óptico de forma que la luz atraviesa la muestra desde abajo hacia los objetivos superiores.

Está diseñada específicamente para el estudio de muestras procesadas, teñidas y montadas en láminas portaobjetos (frotis, cortes histológicos o citologías).

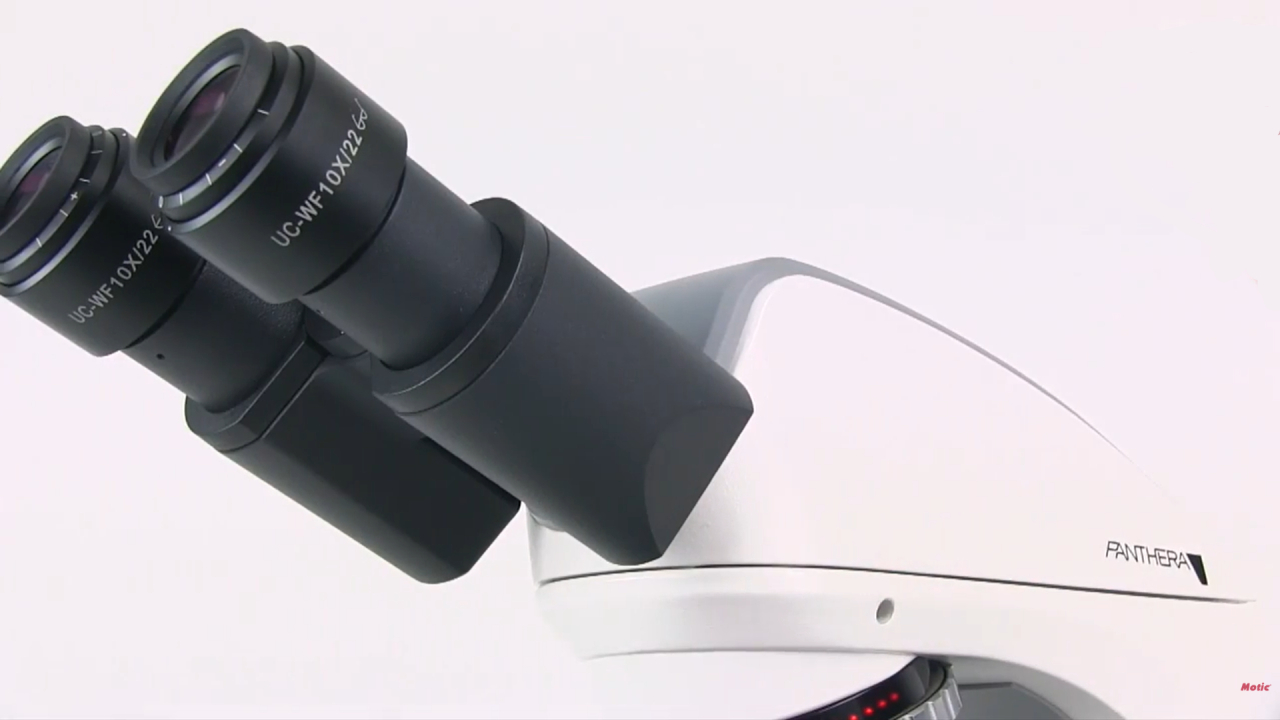

Flujos de rutina: Para laboratorios que priorizan la eficiencia operativa y una transición fluida hacia la documentación digital, configuraciones como la serie Motic Panthera E2 ilustran un diseño compacto orientado a la práctica clínica diaria.

Investigación y Precisión: Cuando el análisis demanda un control riguroso de la luz para evitar aberraciones y maximizar el contraste, sistemas como el Panthera C2 integran iluminación Full Köhler, una característica fundamental al operar con objetivos de alta apertura numérica (AN).

Inmunofluorescencia y Alta Resolución: Para requerimientos que exigen la plataforma vertical de mayor rendimiento mecánico y óptico, el Motic BA410E permite el uso de ópticas de corrección superior y la expansión hacia módulos de fluorescencia multicanal de alta sensibilidad.

Microscopía Invertida (Geometría de Cultivo Vivo)

En este sistema, los objetivos se sitúan bajo la platina para observar microorganismos o células que sedimentan en el fondo de frascos de Roux, placas Petri o botellas de cultivo.

Aquí, el uso de láminas portaobjetos es inviable debido a que la muestra debe permanecer en su medio de crecimiento.

Monitoreo Celular: Equipos como el Motic AE200 permiten resolver las distancias de trabajo necesarias (LWD) para el seguimiento de cultivos, integrando ranuras para técnicas de contraste de fases.

Análisis Celular Especializado: Para protocolos que exigen una mayor intensidad lumínica y modularidad técnica, el diseño del Motic AE31 permite incorporar fluorescencia con múltiples bloques de filtros, ofreciendo una solución escalable para el estudio avanzado de biología celular.

El Estereomicroscopio: Percepción de Profundidad y Visión 3D

El estereomicroscopio proporciona una percepción de profundidad real (visión 3D), indispensable para la manipulación, disección o control de calidad de materiales.

No obstante, su rendimiento técnico está ligado a su arquitectura óptica interna:

Sistema Greenough: Percepción 3D y Robustez

Este diseño emplea dos trayectorias ópticas inclinadas que convergen directamente sobre la muestra, lo que genera una imagen tridimensional muy pronunciada.

Debido a su arquitectura mecánica, estos sistemas suelen ser altamente resistentes para entornos de uso intensivo.

En la práctica, esta configuración define el rendimiento de instrumentos orientados a la enseñanza técnica o inspección industrial, como se observa en la serie SMZ-160 y en el modelo SMZ-171, este último enfocado en laboratorios que requieren mayores distancias de trabajo.

Sistema Galileano (Common Main Objective) y Óptica APO

A diferencia del diseño anterior, el sistema Galileo utiliza un único objetivo principal de gran diámetro para dos rutas ópticas paralelas.

Esta arquitectura es técnicamente superior para la fotomicrografía, ya que minimiza las distorsiones de ángulo y permite una expansión modular más compleja.

Excelencia Apocromática (APO): En aplicaciones donde la fidelidad del color y la nitidez son críticas, el uso de ópticas Apocromáticas en sistemas como el Motic SM7 permite corregir las aberraciones cromáticas en tres longitudes de onda. Esto garantiza una reproducción cromática fiel y una resolución excepcional, esencial en investigación botánica avanzada, entomología o análisis crítico de materiales.

Microscopía Petrográfica y Metalográfica: Análisis de Muestras Especiales

En los sectores de geología, minería y ciencia de materiales, la luz convencional es insuficiente para muestras con propiedades cristalinas u opacas.

Microscopía Petrográfica (Luz Polarizada)

Permite identificar minerales y estructuras mediante sus propiedades de birrefringencia.

Requiere componentes específicos como platina giratoria de 360°, lente de Bertrand para conoscopía y objetivos libres de tensión (strain-free).

Configuraciones como el Motic BA310 POL representan el estándar para este análisis, aplicable también en el ámbito clínico para la identificación de cristales en fluidos biológicos.

Microscopía Metalográfica (Luz Reflejada)

A diferencia de los sistemas biológicos, los microscopios metalúrgicos están diseñados para observar muestras opacas (metales, aleaciones, cerámicas y polímeros).

La luz no atraviesa la muestra, sino que se refleja en su superficie mediante un iluminador epidiscópico que pasa a través del objetivo.

Este sistema es crítico para el análisis de microestructuras, tamaño de grano y control de procesos industriales.

El modelo Motic BA310 MET permite realizar estos análisis con precisión, soportando técnicas de contraste como campo oscuro o luz polarizada.

Iluminación Full Köhler: Precisión frente al concepto «Fixed Köhler»

La Iluminación Köhler garantiza un campo de visión perfectamente uniforme, eliminando sombras indeseadas del filamento de la lámpara o del LED.

Es fundamental distinguir entre dos tipos de sistemas:

Fixed Köhler (Köhler Fijo): Estos sistemas vienen pre-ajustados de fábrica; aunque son funcionales, limitan la capacidad de optimizar el contraste de forma manual según el objetivo utilizado.

Full Köhler (Köhler Completo): Presente en plataformas de precisión como el Panthera C2, BA410E y AE31. Este sistema permite al analista controlar el Diafragma de Campo y el Centrado del Condensador. Este nivel de ajuste es indispensable para obtener fotomicrografías con rigor científico, eliminar la luz dispersa y trabajar profesionalmente con objetivos de alta apertura numérica.

Tabla de Selección Técnica Final

Conclusión

Elegir un microscopio es definir la capacidad analítica de su laboratorio para la próxima década.

La clave no reside únicamente en el aumento, sino en la calidad de la iluminación, la corrección de las lentes y la arquitectura adecuada para la naturaleza de la muestra.
